Válvulas solenoides biestables serie TG-35

Válvulas solenoides biestables serie TG-35

Certificaciones:

In stock










Tipo de operaciónVálvulas solenoides de 5/3 centros abiertos o cerrados (Acción piloteada internamente)
Tensión de bobina24VDC o 110VAC ±10% (según referencia)
Diámetro nominal3,5mm
Rango aplicable de presión30 a 116 Psi (2 a 8,16 kg/cm²)
Valor CV0,67
Temperatura de operación-5 a 60°C
Tipos de fluidoAire
Puerto conexión1/8" NPT
ProtecciónIP65

Descargas

STNC - Manuales y Fichas Técnicas
pdf
STNC - Serie TG - Datasheets
(Tamaño: 2.9 MB)
pdf
STNC - Serie TG25_35 - Datasheets
(Tamaño: 5 MB)



sku Resumen Precio unitario Cantidad

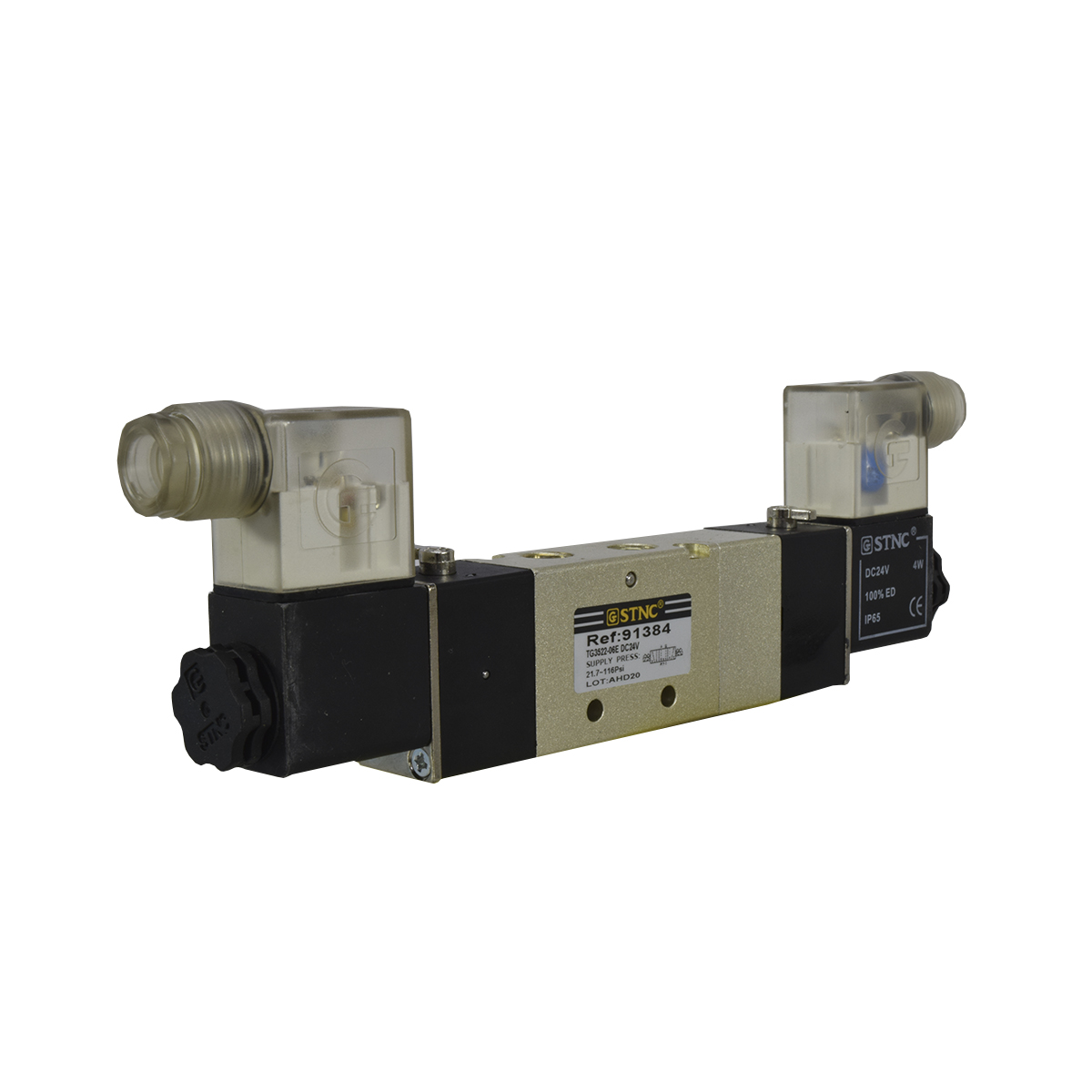

91384

TG3522-06E-DC24V
Tipo: Válvulas solenoides biestable
Voltaje bobina: 24VDC
Tipo de operación: Acción piloteada internamente
Tipo de válvula: 5/3 NA
Rango de presión: 21.7 a 116psi
Diámetro nominal: 3,5mm
CV: 0,67
Puerto de conexión: 1/8" NPT
Puerto de desfogue: 1/8" NPT
Material fabricación: Aleación de aluminio

 127.235 COP
Sin Stock

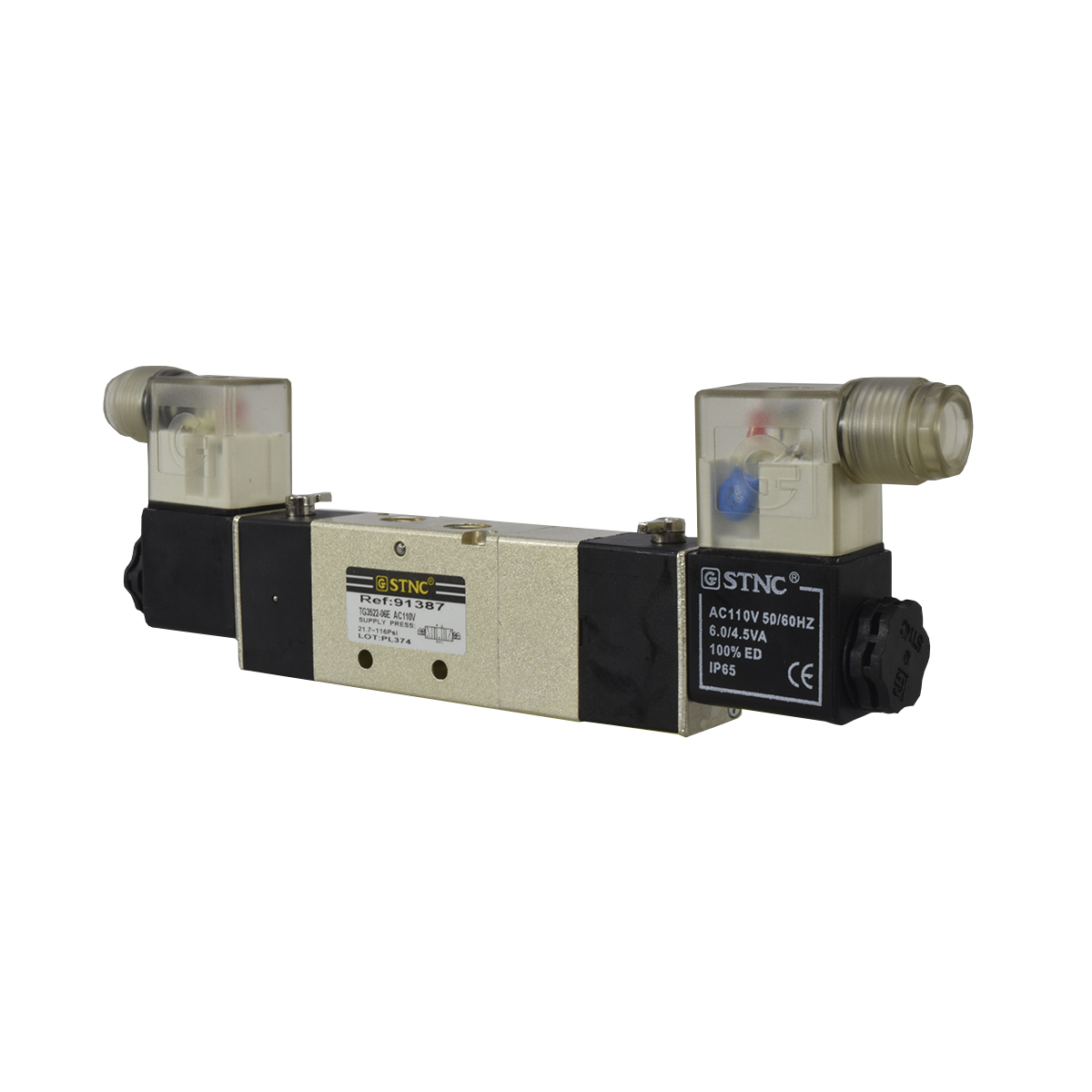

91387

TG3522-06E-AC110V
Tipo: Válvulas solenoides biestable
Voltaje bobina: 110VAC
Tipo de operación: Acción piloteada internamente
Tipo de válvula: 5/3 NA
Rango de presión: 21.7 a 116psi
Diámetro nominal: 3,5mm
CV: 0,67
Puerto de conexión: 1/8" NPT
Puerto de desfogue: 1/8" NPT
Material fabricación: Aleación de aluminio

 127.235 COP
Sin Stock

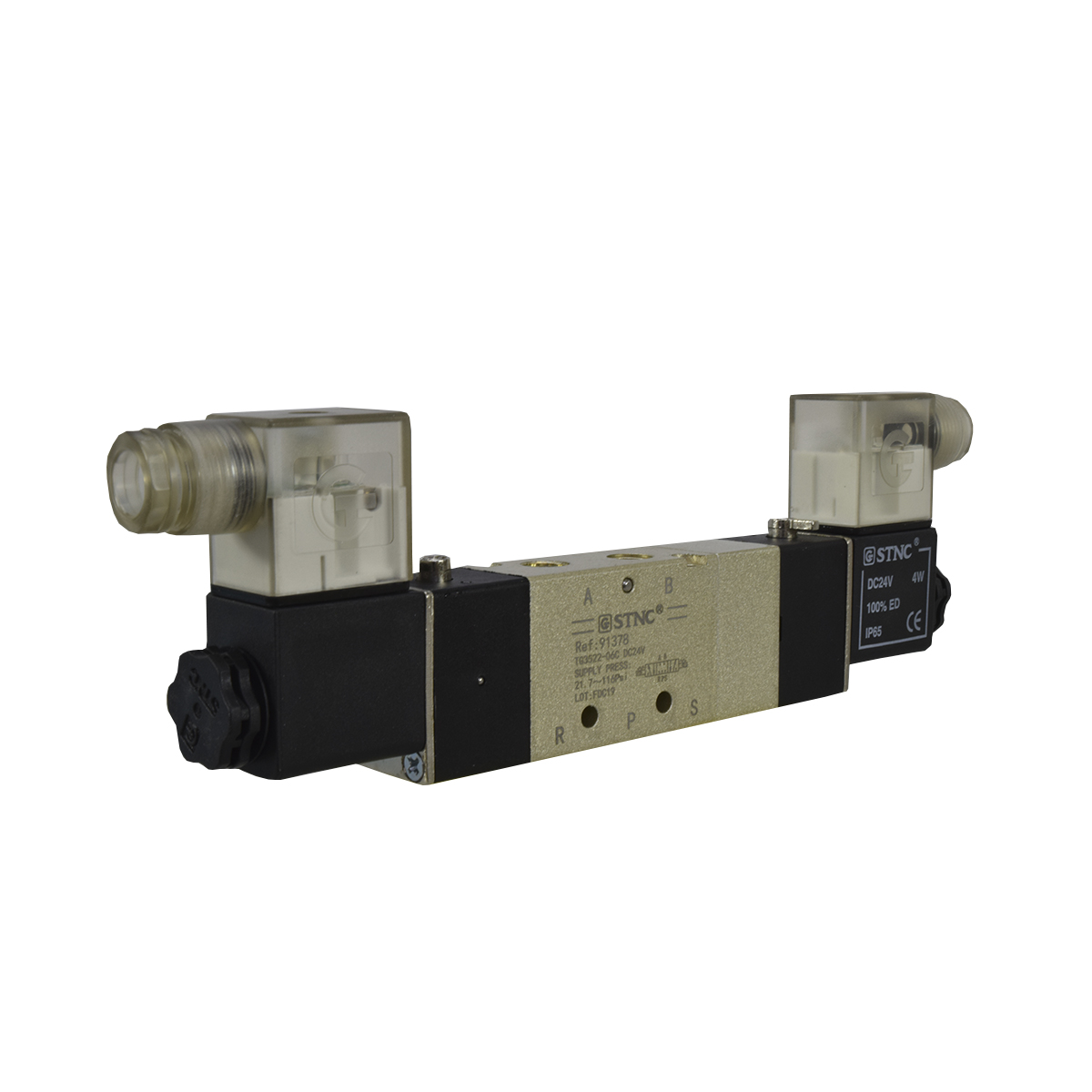

91378

TG3522-06C-DC24V
Tipo: Válvulas solenoides biestable
Voltaje bobina: 24VDC
Tipo de operación: Acción piloteada internamente
Tipo de válvula: 5/3 NC
Rango de presión: 30 a 116Psi
Diámetro nominal: 3,5mm
CV: 0,67
Puerto de conexión: 1/8" NPT
Puerto de desfogue: 1/8" NPT
Material fabricación: Aleación de aluminio

 127.092 COP
Sin Stock

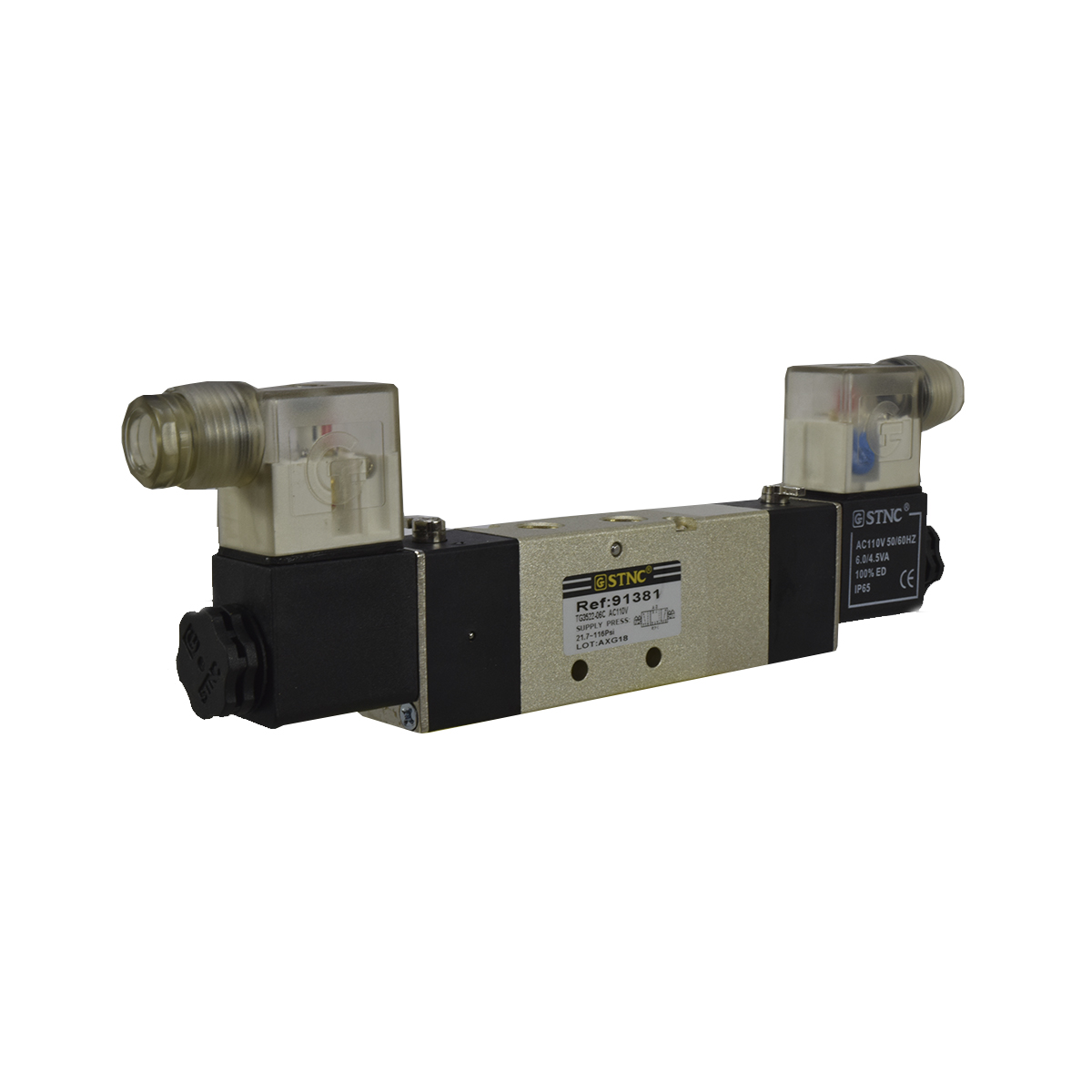

91381

TG3522-06C-AC110V
Tipo: Válvulas solenoides biestable
Voltaje bobina: 110VAC
Tipo de operación: Acción piloteada internamente
Tipo de válvula: 5/3 NC
Rango de presión: 30 a 116Psi
Diámetro nominal: 3,5mm
CV: 0,67
Puerto de conexión: 1/8" NPT
Puerto de desfogue: 1/8" NPT
Material fabricación: Aleación de aluminio

 127.235 COP
Sin Stock
