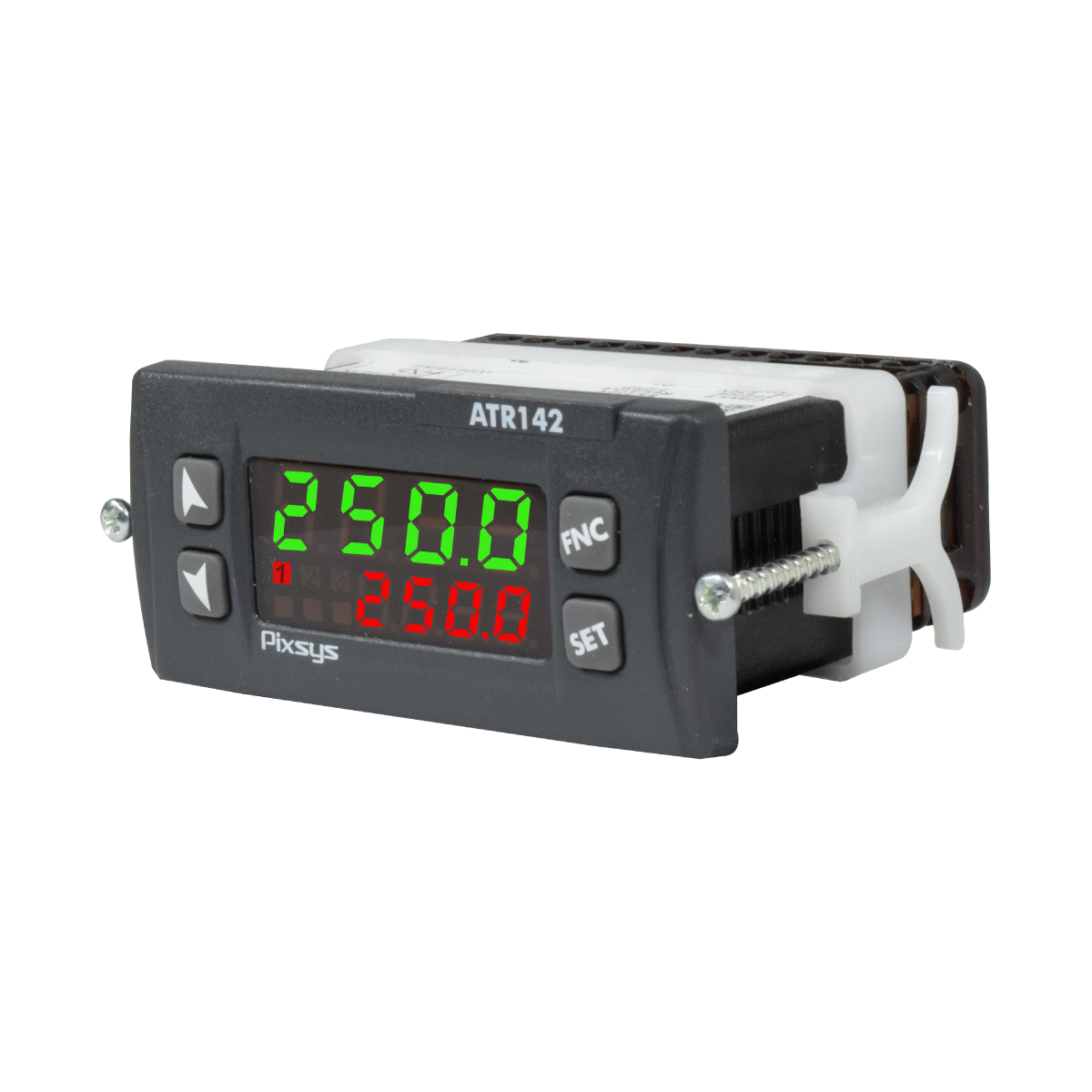

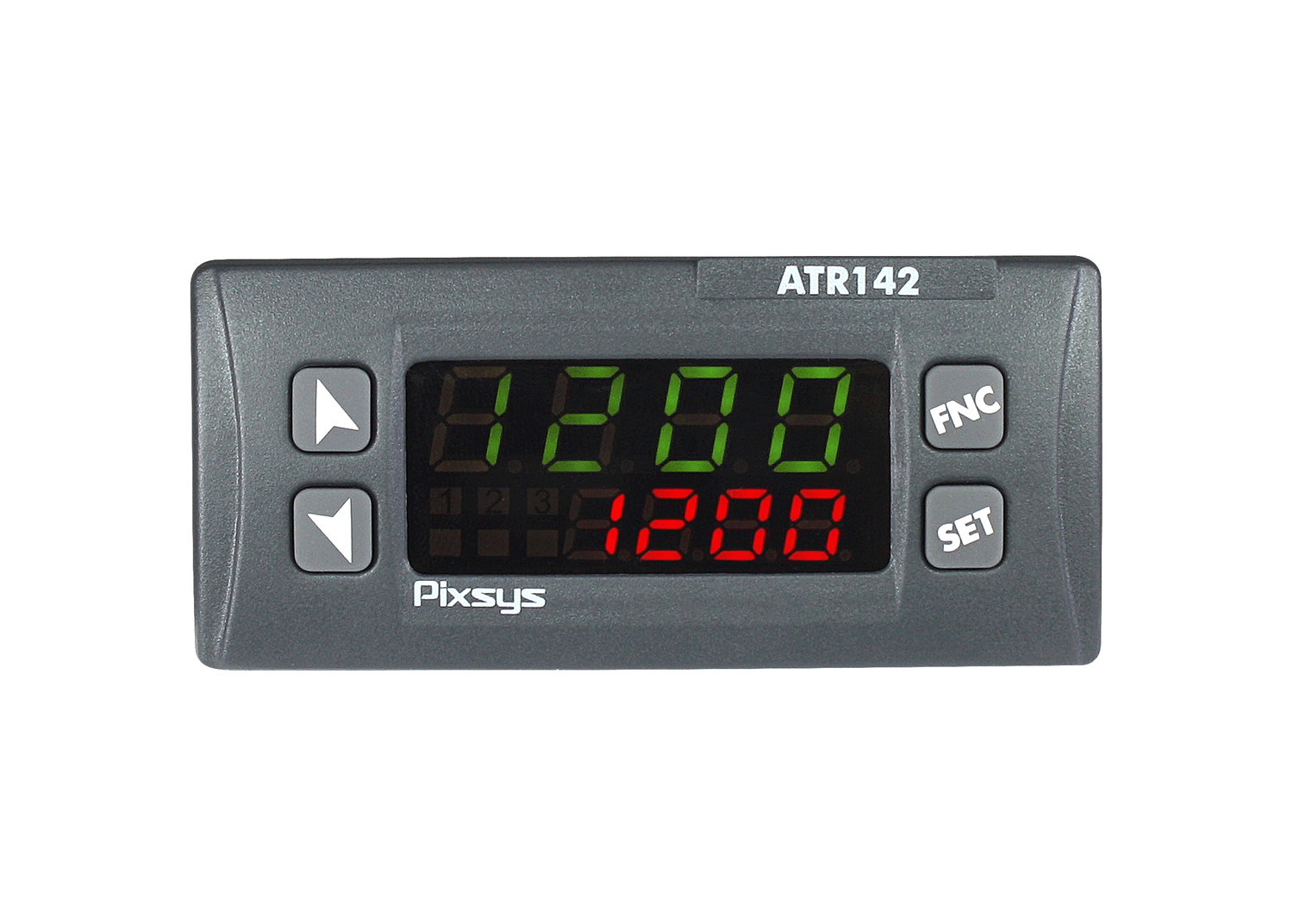

Controles de procesos digitales serie ATR142

Controles de procesos digitales serie ATR142

Certificaciones:

In stock

















Alimentación24 - 230VAC / DC
Modo de controlON-OFF, P, PI, PD, PID
Tipo de entrada RTDPt100, Pt500, Pt1000, Ni100, PtC1K, NTC10K
Tipo de entrada termocuplaK, J, S, R
Entradas analógicas de corriente0 - 20mA / 4 - 20mA
Entradas analógicas de voltaje0 - 40mV / 0 - 10 VDC
Período de muestreo4,1 ms
Capacidad contacto relé8A a 250VAC
Entrada digitalPNP, función de cambio setpoint, Stop/Start, regulación Auto/Man.
Salida SSR30mA a 12VDC
Salidas analógasConfigurables 0 - 10V / 0 - 20mA / 4 - 20mA
ProtecciónIP65 (panel frontal)
Comunicación Modbus RTU RS-485 (referencia con comunicación)
TamañoH 32 x W 74 x D 53 mm
CaracterísticasControl simultáneo para calefacción / refrigeración
Compensación automática de juntura fría (0 -50?C)
Arranque suave (gradiente de ascenso en unidades / hora)
Función HBA: Heater Break Alarm
Software de ProgramaciónLABSOFTVIEW (descarga gratis)

Descargas

Pixsys Software
pdf
Labsoftview - Manual
(Tamaño: 280.8 KB)
zip
LabSoftView 3.4.8
(Tamaño: 56 MB)
Software para programación de controladores de Pixsys
Pixsys - Manuales y Fichas Técnicas
pdf
Pixsys - ATR142 - Manual
(Tamaño: 2.6 MB)



sku Resumen Precio unitario Cantidad
67261

ATR142-ABC-T
Tipo de control: ON-OFF, P, PI, PD, PID
Alimentación: 24 - 230VAC/DC
Tipos de termocupla: K, S, R, J, E, N
Tipos de RTD: Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K
Valores potenciometros: 6kOhm | 150kOhm
Entradas analógicas: 0 - 20mA / 4 - 20mA / 0 - 40mV / 0 - 10V
Salidas de control seleccionable: 1 relé SPDT ó 1 SSR
Salidas digitales auxiliares: 1 relé SPDT + 1 SSR
Tipo de comunicación: Modbus RTU RS485
Dimensiones: H 32 x W 74mm

 720.712 COP
Sin Stock
67260

ATR142-ABC
Tipo de control: ON-OFF, P, PI, PD, PID
Alimentación: 24 - 230VAC/DC
Tipos de termocupla: K, S, R, J, E, N
Tipos de RTD: Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K
Valores potenciometros: 6kOhm / 150kOhm
Entradas analógicas: 0 - 20mA / 4 - 20mA / 0 - 40mV / 0 - 10V
Salidas de control seleccionable: 1 relé SPDT ó 1 relé SPST ó 1 SSR
Salidas digitales auxiliares: 2 relé SPDT + 1 relé SPST + 1 SSR
Dimensiones: H 32 x W 74mm

 583.338 COP
Sin Stock
