HMI + PLC serie ZG

HMI + PLC serie ZG

Certificaciones:

In stock





















Alimentación24VDC
Tipo de pantallaTFT LCD, LED backlight
Color16 millones de colores
Panel táctilPantalla resistiva de 4 hilos
Capacidad de programa128KB
Tiempo de procesamiento0,05 us
Conector E/SBloque terminal
EntradasNPN 24VDC (Aislamiento optoacoplado)
Datos de registro (D)11.548 (words)
Puntos de memoria (M)11.008 puntos
Temporizadores (T)704
Contadores (C )704
Registros de Memoria Flash (FD)8.144 (words)
Lenguaje de programación PLCLista de instrucciones y ladder
RelojBase de tiempo real
ProtecciónIP65
Software programación PLCXDPro incluido
Software programación pantallaTouchWin incluido
Comunicaciones RS232 / RS485
Protocolos ComunicaciónModBus, Protocolo libre

Descargas

Touchwin - Manuales y Fichas Técnicas
pdf
Touchwin - ZG - Manual
(Tamaño: 2.3 MB)
Touchwin Software
pdf
Touchwin Instruction manual
(Tamaño: 915.8 KB)
Manual de usuario para programación y manejo de la herramienta Touchwin.
zip
Touchwin v2.d3k
(Tamaño: 38.5 MB)
Software para programación de HMI's Serie ZG y TG.
7z
Touchwin v2.E5
(Tamaño: 99 MB)
Software para programación de HMI's Serie ZG y TG.
Xinje Software
zip
Touchwin-Programmer software
(Tamaño: 60.4 MB)
Software para programación de HMI's serie ZG y TG.



sku Resumen Precio unitario Cantidad

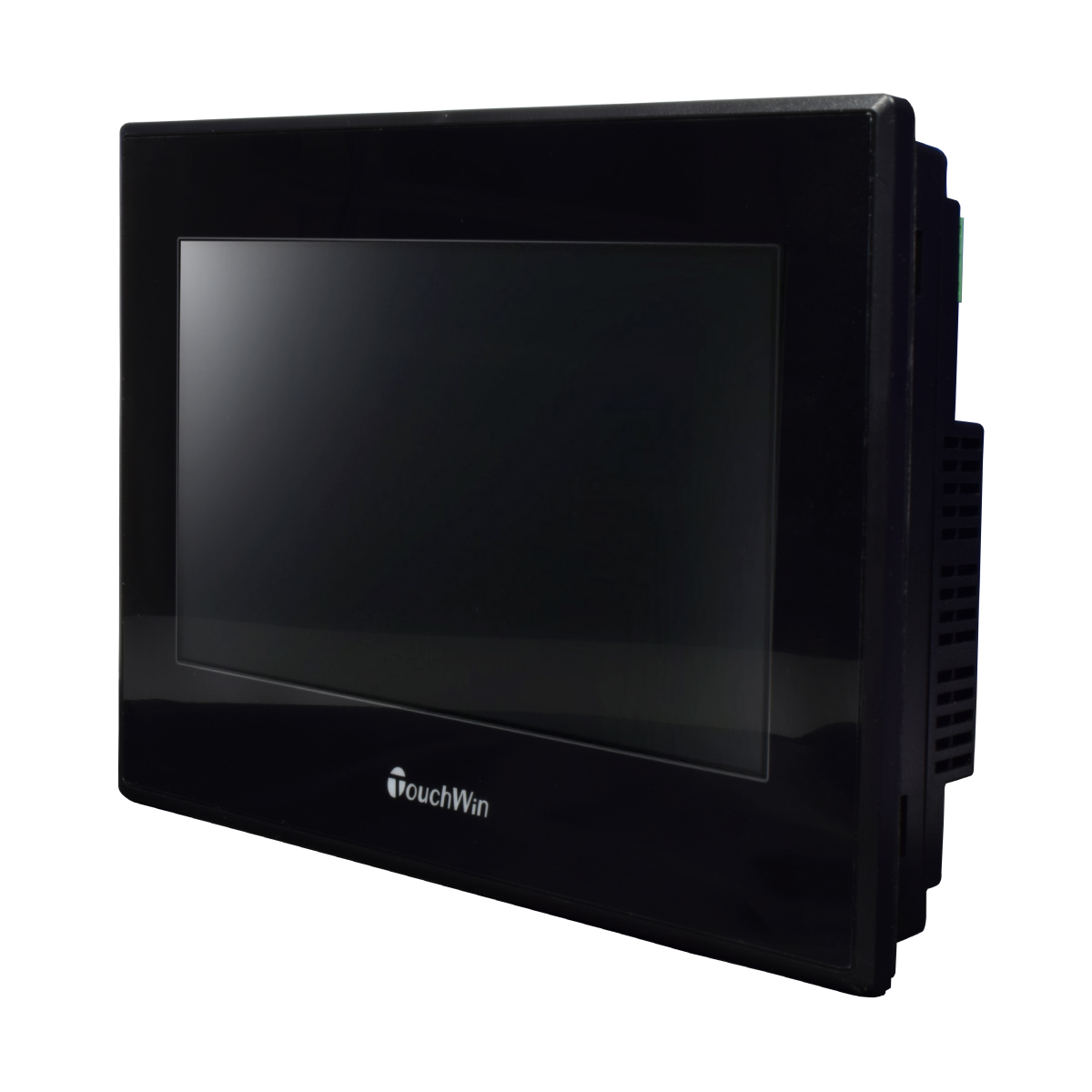

68192

ZG3-30R
Entradas digitales: 16 NPN
Salidas digitales: 14 relé
Tipo de interfaz: Táctil
Tamaño pantalla: 7"
Resolución pantalla: 800 x 480px
Tipo de display: 16M colores

 1.930.775 COP
Sin Stock

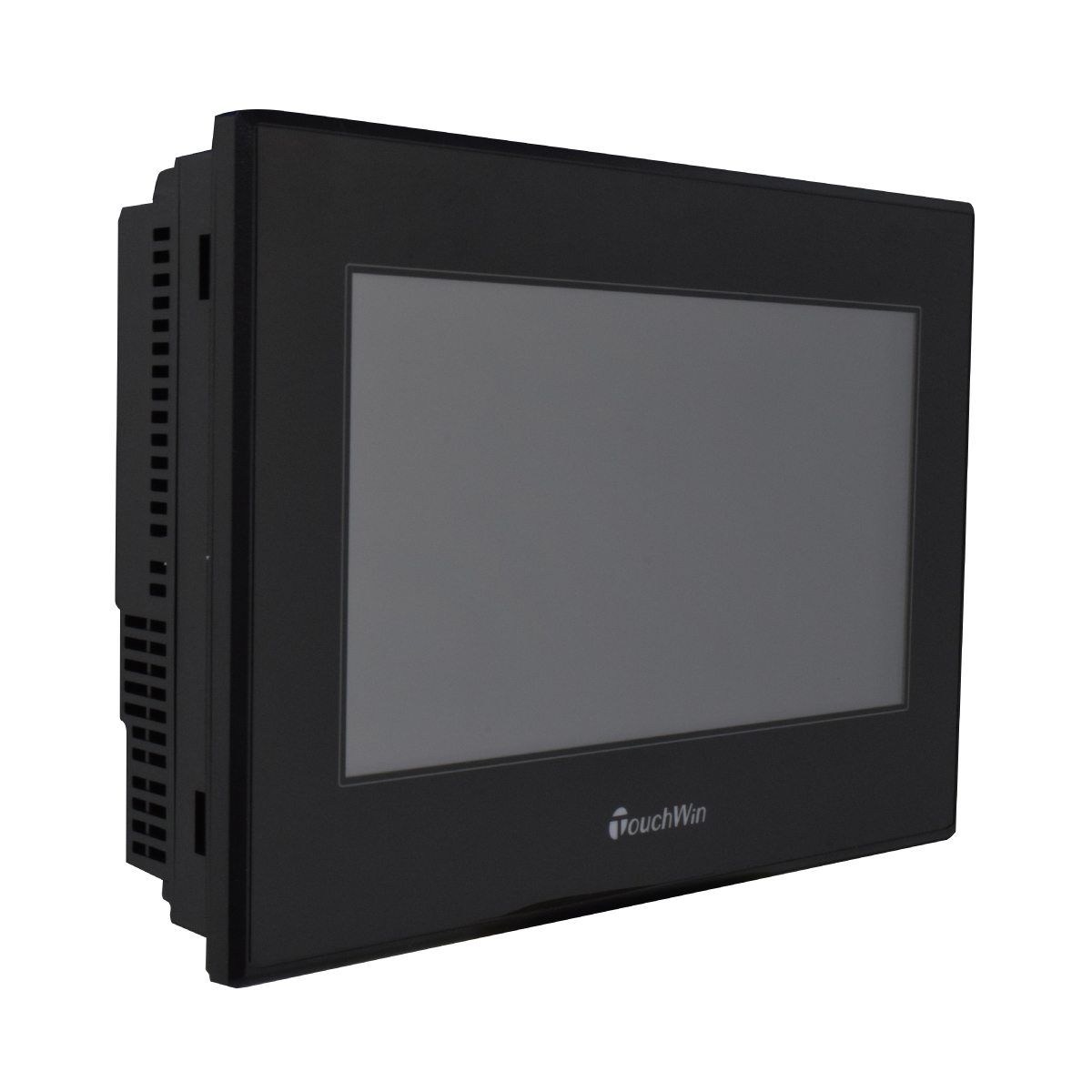

68194

ZG3-30T
Entradas digitales: 16 NPN
Salidas digitales: 14 NPN
Tipo de interfaz: Táctil
Tamaño pantalla: 7"
Resolución pantalla: 800 x 480px
Tipo de display: 16M colores

 2.130.100 COP
Sin Stock

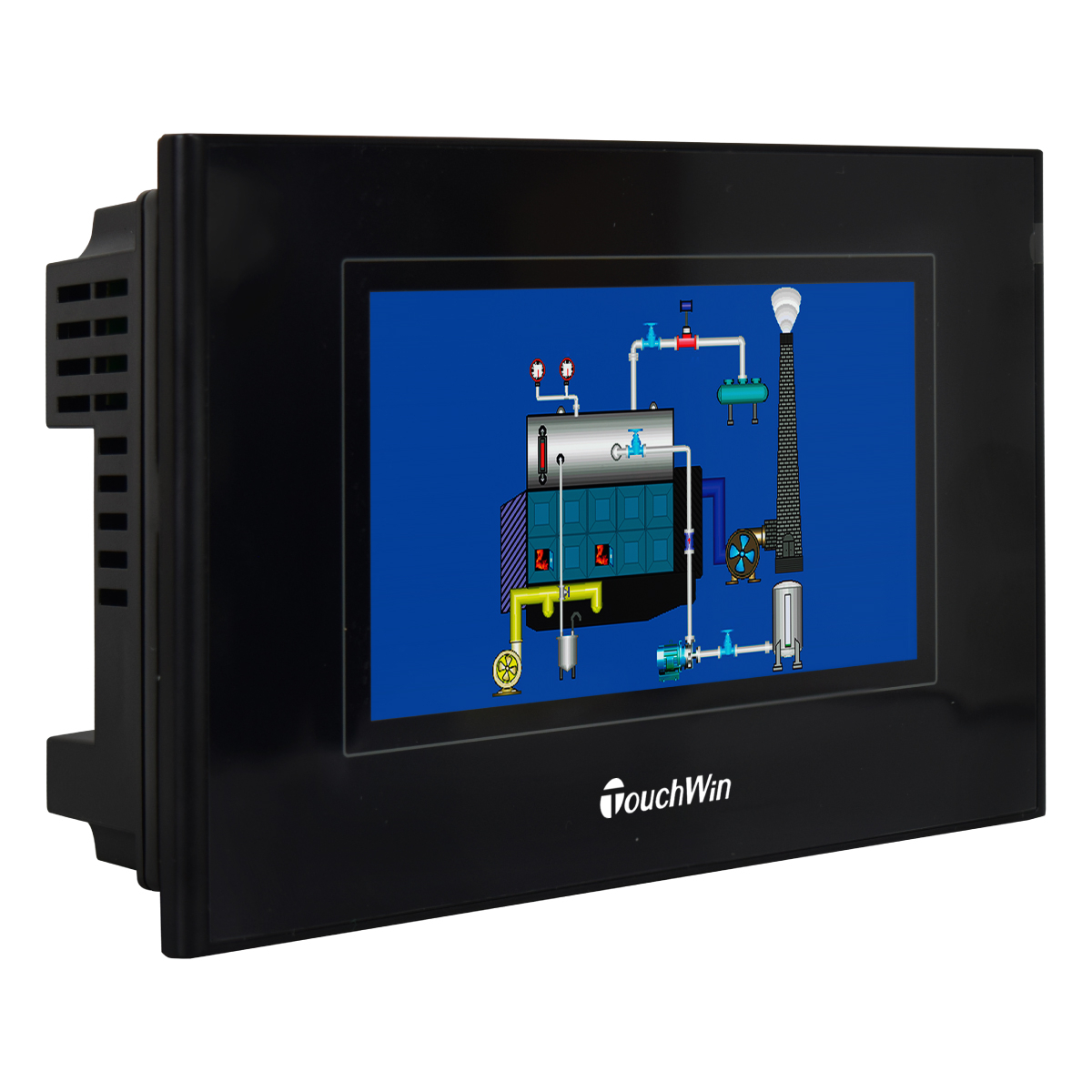

68191

ZG3-20R-4
Entradas digitales: 10 NPN
Salidas digitales: 10 relé
Tipo de interfaz: Táctil
Tamaño pantalla: 4,3"
Resolución pantalla: 480 x 272px
Tipo de display: 16M colores

 1.606.500 COP
Sin Stock

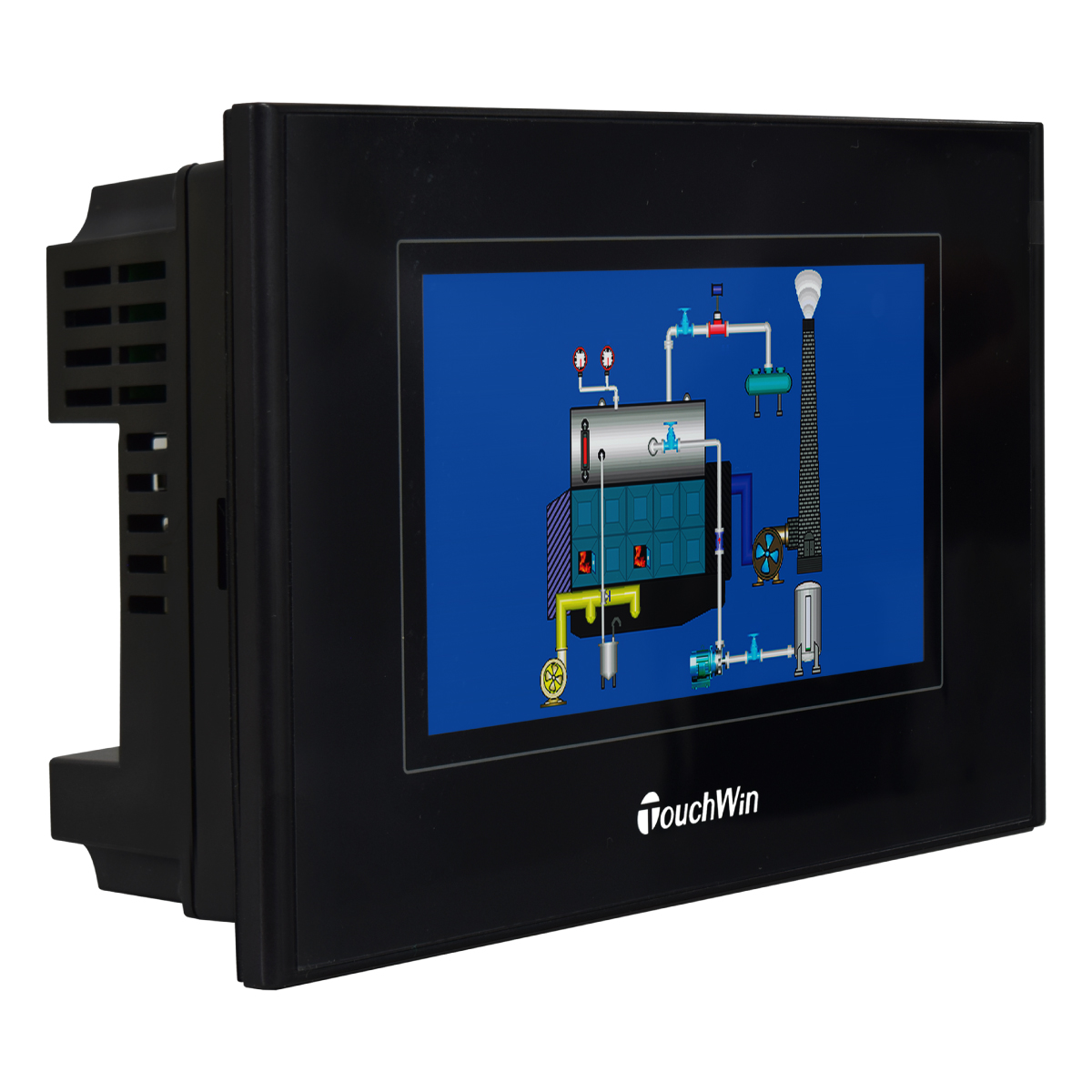

68193

ZG3-20T-4
Entradas digitales: 10 NPN
Salidas digitales: 10 NPN
Tipo de interfaz: Táctil
Tamaño pantalla: 4,3"
Resolución pantalla: 480 x 272px
Tipo de display: 16M colores

 1.458.345 COP
Sin Stock
